-5% BVN Bahçıvan BDRAS 85-40 Alüminyum Gövdeli 90 m³/h  Salyangoz Fan

BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FAN


Açıklama

Fanavm.com - BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FANBDRAS 85-40 santrifüj fanlar, düşük ses seviyeleri ve yüksek basınç özellikleri sunar. Kompakt tasarımları, yer tasarrufu sağlama avantajına sahiptir. Fanların gövdeleri basınçlı döküm alüminyumdan imal edilmiştir ve bu nedenle korozyona ve paslanmaya karşı son derece dayanıklıdır. Motor ve fan pervanesi ana gövdeye sağlam çelik taşıyıcılarla bağlanmıştır. Bu cihaz, maksimum 40ºC sıcaklıkta hava taşıma kapasitesine sahiptir.
Öne eğimli fan çarkı, korozyona karşı dayanıklı yüksek kaliteli galvaniz çelikten üretilmiştir ve düzenli hava akışını sağlamak için aerodinamik bir yapıya sahiptir. Bu aerodinamik kanat yapısı sayesinde fanlar sessiz bir şekilde çalışır.Fanavm.com - BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FAN
Fanavm.com - BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FANHız Kontrolü Opsiyonel kontrol cihazları ile sağlanabilir. Linear voltaj regülatörü ile hız kontrolü yapılabilir. (Bakınız BSC 1).

Teknik Özellikleri

Voltaj:220 V
Frekans:50 Hz
Giriş Gücü:30 W
Akım:0,13 A
Devir:2500 r.p.m
Debi:90 m³/h
Ses Seviyesi:40 dB(A)

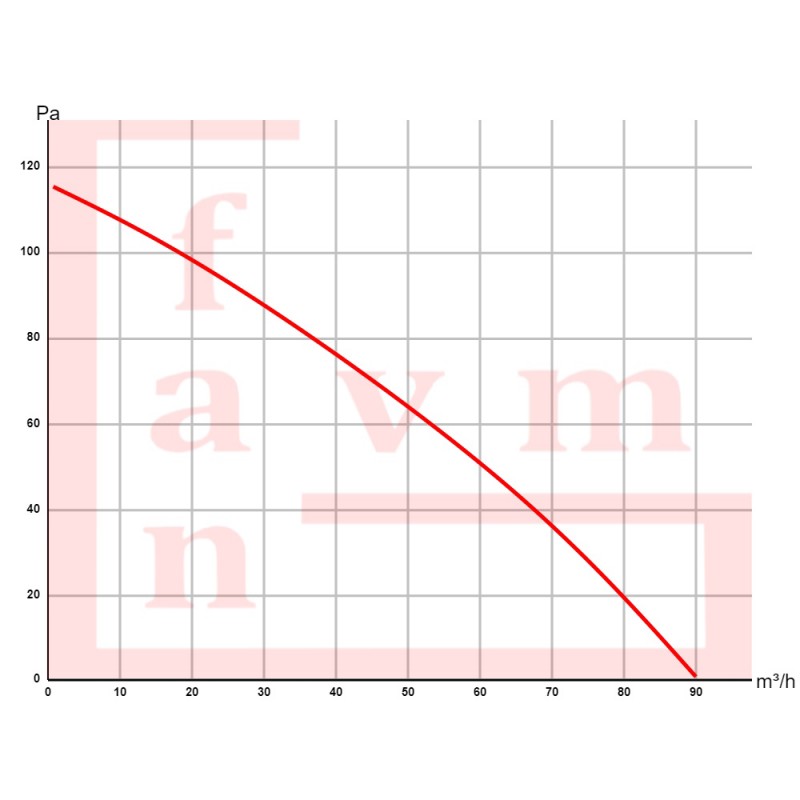

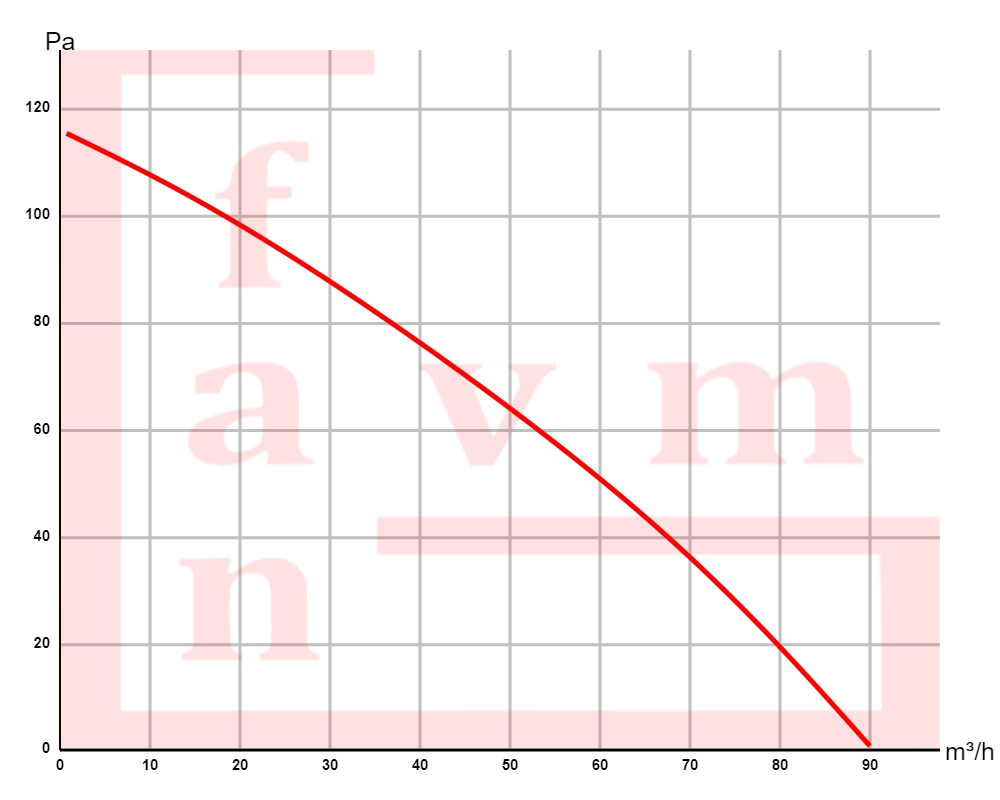

Kapasite Tablosu

Fanavm.com- BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FAN - Basınç Tablosu

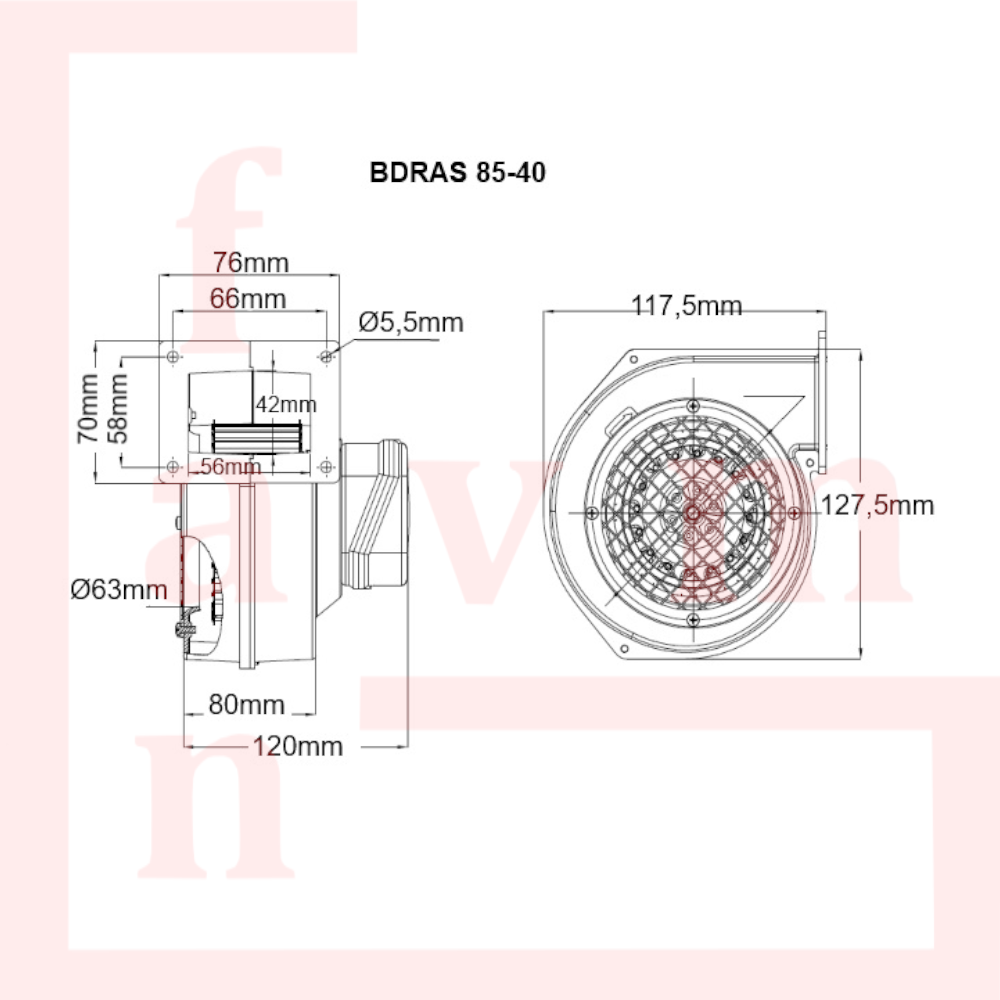

Montaj Şeması

Fanavm.com - BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FAN - Montaj Şeması
  • Cihaz montajı için cihaza ürün ağız deliklerine ve mesafelerine uygun flanş yapın.
  • Ürün ile cihaz arasına izolasyon malzemesi koyun.
  • Ürünü cihaza cıvata somun yardımıyla montaj edin.
  • Şekilde görüldüğü gibi ürünü ağız alanına es değer kanala bağlayın.
  • Elektrik kablosunu elektrik semasına bakarak doğru bağladığınızdan emin olun. Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle bağlayın.
  • Hava yönüne uygun taktığınızdan emin olun.
  • Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını kontrol edin.

Elektrik Bağlantı Şeması

Fanavm.com - BVN BDRAS 85-40 ALÜMİNYUM GÖVDELİ SALYANGOZ FAN - Elektrik Bağlantı Şeması
  • Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
  • Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine saşlam bir şekilde monte edilmelidir.
  • Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine gazların geri akısından kaçınmak için ön tedbirlerin alınması gereklidir.
  • Ürünlerin montajında eldiven takılması tavsiye edilir.
  • Aparatları monte ederken tüm bağlantıların doğru yapıldıgından ve montaj elemanlarının ürün ağırlıgını taşıyabilecek mukavemete sahip olduğundan emin olunuz.
  • Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı olduğundan emin olunuz.
  • Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin (gerilim, güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup uyuşmadığına dikkat ediniz.
  • Hava akımı yolunda herhangi bir engel bulunmamalıdır.
  • Emniyet açısından klemens üzerinde bulunan topraklama terminali kesinlikle bina toprak hattına bağlanmalıdır.
  • Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.
  • Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
  • Ürün tozlu ve yağlı çalışma ortamında kullanılacak ise mutlaka filtre ile kullanılmalıdır.

BDRAS Serisi Ürünler

TipVoltajFrekansGiriş GücüAkımDevirDebiSes Seviesi
VHzWAR.P.Mm³/hdB(A)
BDRAS 85-4023050300,1325009040
BDRAS 108-5023050400,19190015542
BDRAS 120-6023050850,38240029045
BDRAS 140-60230501380,61230048547
BDRAS 160-60230502000,88225060050
Motor Özellikleri
Voltaj (V) 220
Frekans (Hz) 50
Güç (W) 30
Akım (A) 0,13
Devir (r.p.m) 2500
Debi (m³/h) 90
Ses Seviyesi dB(A) 40
Ürün Standartları
Yalıtım Sınıfı (Ins.cl.) B
Koruma Sınıfı (IP) 44
